剪切工艺参数主要有剪切力、剪切温度和剪切间隙三种。
剪切力
剪切力的计算主要是为了精确的选用剪切设备，使剪切力小于设备的吨位。

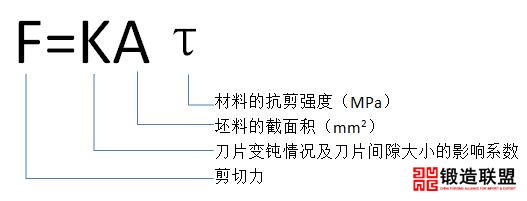

剪切力计算公式如上图，其中：
F代表剪切力；
K代表刀片变钝情况及刀片间隙大小的影响系数，该影响系数K可取1.0-1.7；
A代表坯料的截面积（mm2）；
τ代表材料的抗剪强度。有试验数据的材料，可以直接代入；缺乏试验数据的材料，可取抗拉强度的0.55-0.9倍，塑性高的取大值，塑性低的取小值，钢材可取抗拉强度的0.7-0.8倍。
剪切温度
对于强度（硬度）较高或截面积尺寸较大的材料，剪切前需要先对材料进行预热，一般加热温度为350-550℃。
预热温度的高低和材料的强度有关，一般强度越高，预热温度也越高。材料预热温度可以查询相关材料预热温度表格。
剪切间隙
为保证剪切的质量，上下刀片间应留有合理的间隙，材料硬度越高或截面积尺寸越大，间隙值取值越大，反之则取值越小。
如：棒料直径小于20mm，刀片间隙为0.2-1mm；棒料直径60~90mm，刀片间隙为2~3mm；棒料直径180~200mm，刀片间隙为7~12mm。这仅为参考值，具体情况，还需要根据材料的硬度和实际操作经验进一步判定。
以上内容来自于网络，如有侵权联系即删除。
