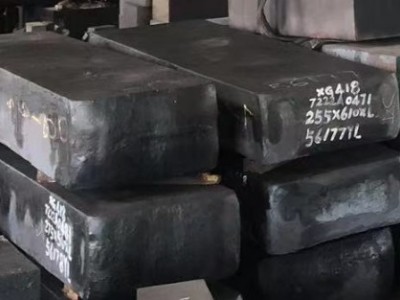

点击图片查看原图
件 库存1111件
[VIP第1年] 指数:2
通过认证
1. 核心成分设计（%）
|
元素
|
C
|
Si
|
Mn
|
S ≤
|
P ≤
|
Ni
|
Cu
|
Al
|
|
含量
|
0.38
|
0.31
|
0.44
|
0.0005
|
0.008
|
0.14
|
0.07
|
0.010
|
|
元素
|
W
|
As
|
Sn/Pb/Sb/Bi
|
H ≤
|
O ≤
|
N
|
其他
|
|
|
含量
|
0.009
|
未检出
|
总量≤0.012
|
0.00011
|
0.0012
|
0.0089
|
特殊强化元素12
|
成分亮点解析：
· 极限纯净度：
· 硫含量 ≤0.0005%（仅为国标H13上限的1/12），磷 ≤0.008%，彻底抑制热疲劳裂纹源。
· “五害元素”（As/Sn/Pb/Sb/Bi）总量 ≤0.012%，避免高温晶界脆化。
· 气体控制：氢 ≤0.00011%、氧 ≤0.0012%，氮 0.0089%（优化韧性和高温稳定性）。
· 特殊强化：添加未公开的特殊元素。
2. 纯净度与组织控制
|
指标
|
实测数据
|
||||
|
非金属夹杂物
|
A/B/C类≤0.5级（细/粗系）；
D类，细系≤0.5级，粗系≤1级
|
||||
|
带状组织
|
SA1级
|
||||
|
球化组织
|
AS3级
|
||||
|
晶粒度grain
|
要求≥7级，实测8.5级。
|
||||
3. 心部横向冲击性能
· 试样热处理工艺：1010℃×30min，油冷 + ≥600℃两次回火。
· 性能结果：
|
指标
|
数值
|
|
硬度（HRC）
|
45
|
|
无缺口冲击值
|
440 J/cm²
|
|
超声波检测
|
满足SEP1921 E/e级
|
|
试样尺寸
|
7×10×55 mm
|
4. 供货状态：
毛料球化退火态≤230HBW
②光料球化退火态≤230HBW
③光料+真空淬火+三次高温回火（硬度按协议要求）
④光料+模具加工+真空淬火+三次高温回火（硬度按协议要求）
5. 特性及应用
（1）高洁净电极坯：冶炼设备由意大利TENOVA公司设计的高纯净特殊钢生产线：60T高阻抗偏心底出钢的电弧炉，60T LF精炼炉，双工位60T VD/VOD真空精炼炉，同时配用奥地利西门子奥钢联公司设计制造的世界第一台两机两流大圆坯连铸机，冶炼过程、冶炼工艺、浇铸质量全程计算机控制，应用好的设备造就高洁净的DY418MAX连铸坯。
（2）奥地利INTECO-抽锭式电渣：高洁净的DY418MAX连铸坯配合奥地利INTECO公司进口的气氛保护电渣炉（是世界上第六台、国内第一台该类别电渣炉），全程计算机控制生产，造就好品质的电渣锭。奥地利INTECO公司的气氛保护电渣炉，该设备兼有ESR和ESRR功能，技术配备达国际水平，具有如下特点：
· 全程保护气氛，控制DY418MAX电渣锭的气体含量，并减轻元素烧损，产品具有高纯净和易氧化元素控制稳定的特点；
· 采用结晶器导电技术，能够合理控制熔池温度，保证了生产和产品质量；
· 采用同轴导电系统，消除液析及减轻带状等偏析缺陷，产品内部质量优良；
· 拥有以高精度重力传感器称量系统为核心的恒熔速控制系统，精准控制熔炼过程，产品质量稳定。
（3）DY418MAX是成一科技为锻造模具研发的高性价比的热作模具钢，特殊成分的设计，采用国际上的冶炼和电渣设备，配合特殊的三墩三拔锻造和热处理工艺，造就的热作模具钢各项技术指标达到国际水平，是一款性价比的热作模具用钢。
· 拥有以高精度重力传感器称量系统为核心的恒熔速控制系统，精准控制熔炼过程，产品质量稳定。
（3）DY418MAX是成一科技为锻造模具研发的高性价比的热作模具钢，特殊成分的设计，采用国际上的冶炼和电渣设备，配合特殊的三墩三拔锻造和热处理工艺，造就的热作模具钢各项技术指标达到国际水平，是一款性价比的热作模具用钢。
6. 锻造+热处理
全程严格控制，采用高温均质化处理、特殊的三墩三拔多向锻造工艺、超细化处理等好的热处理工艺，造就组织结构均匀性的产品。
