一、Fe-C相图中几个重要点的含义

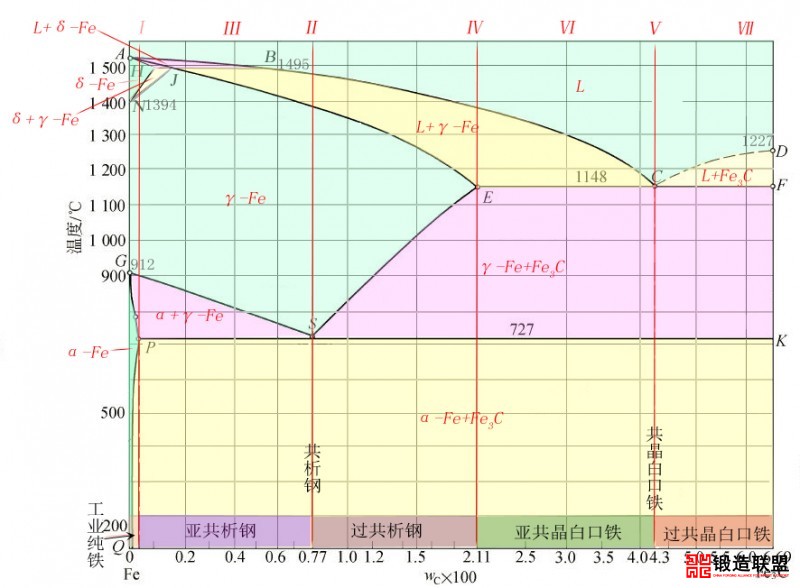

Fe-C合金相图中，横坐标代表含碳量，纵坐标代表温度。各点位置请参看Fe-C合金相图上的标注点及坐标位置​。

 A（0%，1538˚C）：纯铁的熔点；

B（0.53%，1495 ˚C）：包晶转变为液态合金；

C（4.3%，1148 ˚C）：共晶点，莱氏体的含碳量4.3%；

D（6.69%，1227 ˚C）：在Fe₃C熔点1227 ˚时，渗碳体Fe₃C的含碳量6.69%；

E（2.11%，1148 ˚C）：1148 ˚C时，碳在γ-Fe的溶碳量2.11%；

G（0%，912 ˚C）：含碳量为0时，α-Fe转变为γ-Fe的温度；

H（0.09%，1495 ˚C）：1495 ˚C时，δ-Fe的溶碳量0.09%；

J（0.17%，1495 ˚C）：包晶点；

N（0%，1394 ˚C）：含碳量为0时，γ-Fe转变为δ-Fe的温度；

P（0.0218%，727 ˚C）： 727 ˚C时，α-Fe的溶碳量0.0218%；

S（0.77%，727 ˚C）：共析点，珠光体含碳量0.77%；

Q（0.0008%，室温）：室温下，碳在α-Fe中的溶解度。



二、Fe-C相图中几条重要的线

ABCD线：铁碳合金的液相线；

AHJECF线：铁碳合金的固相线；

HJB线：包晶转变线；

ECF线：共晶转变线；

GS线：奥氏体转变为铁素体的转变线；

ES线：碳在奥氏体中的饱和溶解度曲线；

PSK线：共析转变线；

PQ线：碳在铁素体中的饱和溶解度曲线；



 三、Fe-C相图中几个重要的相

（1）液相L

（2）δ相

（3）γ相、奥氏体

（4）α相、铁素体

（5）Fe3C相



四、铁碳合金的分类

 根据含碳量在铁碳相图上的位置，我们可以把铁碳合金进行分类：

① 工业纯铁Ⅰ：Wc<0.0218%

② 碳钢——亚共析钢Ⅱ（0.0218%< Wc<0.77%）、共析钢Ⅲ（Wc=0.77%）和过共析钢Ⅳ（0.77%< Wc <2.11%）

③ 白口铸铁——亚共晶白口铸铁Ⅵ（2.11% <Wc <4.3%）、共晶白口铁Ⅴ（Wc=4.3%）和过共晶白口铸铁Ⅶ（4.3%

以上内容来自于网络，如有侵权联系即删除。
