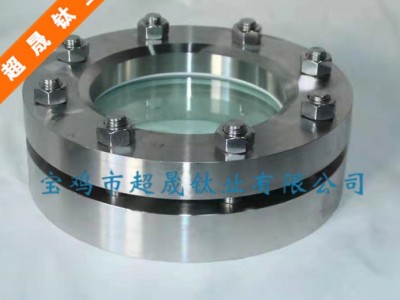

超晟钛锆TA2/TA9/TA10钛视镜NB/T47017

钛视镜是工业管道及设备上的主要附件之一，通过它能随时观察管道中液体、气体、蒸汽等介质流动反应情况，监视生产，避免生产过程中事故发生，经常用于石油、化工、化纤、制药等生产管路中。

公司自2005年至今，秉承“注重细节，精益求精，恪守诚信，合作共赢”的经营理念，为广大新老客户提供一站式采购服务及优质的客户体验。

钛视镜主要材质：TA1 TA2 TA9 TA10等

钛视镜生产标准：HG/T21619  NB/T47017  HG/T4284

钛视镜在压力容器的筒体或封头上的安装形式主要分为两种:直接焊接式和夹持固定式。

钛视镜生产方式：锻打制毛坯，车床车削，钻床打孔攻丝

我司宝鸡市超晟钛业有限公司可生产标准及非标钛法兰，锆法兰，钛阀盖，锆阀盖，钛阀杆，锆阀杆等阀门配件，离心机用钛锻件（钛材内转鼓，钛材外转鼓，钛材厚壁直筒锻件，钛材厚壁锥筒锻件，钛材锻制转鼓头，转鼓盖等）,压缩机用钛锻件，钛叶轮及锆板，锆棒，锆管，钛管板，锆管板，钛封头，锆封头，钛人孔，锆人孔，手孔，钛视镜，钛管道，钛锻件，锆锻件，钛管件，锆管件（弯头、三通，变径，管帽）等化工设备零部件。小批量定制工期短，量大价格有优势。

热忱欢迎广大新老客户，莅临我司参观指导洽谈合作。



钛视镜的安装需严格遵循操作规范，以确保安全与功能正常。根据视镜类型和管道工况的不同，安装要求存在差异，以下是关键要点的系统性总结：



一、通用安装原则（适用于大多数钛视镜）

1、清洁与检查

安装前必须确保法兰或螺纹接口清洁无损伤，视镜座平整光滑，密封垫无破损且不沾油脂。

2、密封垫选择

根据工作温度选型：

≤280℃：可使用聚四氟乙烯（PTFE）或石棉垫

500℃：建议选用石墨垫片，且垫片厚度应随玻璃厚度增加而增加。

3、紧固方式

螺栓需按对角线顺序均匀锁紧，避免受力不均导致玻璃破裂。

禁止附加应力

安装后不得对视镜施加额外压力或弯矩，防止因受力不均造成玻璃破裂。

4、压力与温度限制

确保管道运行压力不超过视镜额定值（通常为0.6~2.5MPa），并核对玻璃耐温范围：

钢化硼硅玻璃：≤280℃

石英玻璃：≤800℃

温度急变范围不得超过允许值（如石英玻璃为500℃→20℃）。



二、连接方式选择指南

法兰连接：最常用，适用于大口径管道，需匹配法兰标准（如HG/T20592等）。

焊接连接：包括对焊与承插焊，适合不可拆卸或高密封要求场景。
