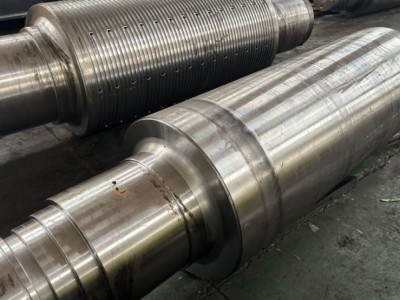

点击图片查看原图
一、42CrMo 大尺寸轧辊核心优点
42CrMo 属于中碳铬钼合金结构钢，是大规格热轧 / 冷轧支撑辊、重型工作辊的主流材料，核心优势是大截面强韧均匀、重载抗冲击、性价比高。
-
淬透性极强，大尺寸性能均匀
- 直径≤1200mm 大辊可全截面淬透，心部与表面硬度差小（HB 260–300），无软带、无性能分层。
- 成分：C 0.38–0.45%、Cr 0.9–1.2%、Mo 0.15–0.25%，纯净度高（S/P≤0.025%）。
-
强韧平衡，重载抗冲击
- 调质后：抗拉≥1080MPa、屈服≥930MPa、冲击功≥63J（-20℃），高强度不脆、高韧性不变形。
- 耐高温：400℃下强度保持率≥80%，抗热疲劳、抗剥落，适配热轧高温工况。
-
耐磨抗疲劳，寿命稳定
- 辊身表面淬火后 HRC 58–62，淬硬层≥30mm，耐磨寿命比 45# 钢高 2–3 倍。
- 金属流线连续，抗疲劳裂纹扩展，适合高载荷、长时间连续轧制。
-
加工性与性价比优
- 相比高碳高铬钢（如 9Cr2Mo），成本低 40%、易锻造易切削，大尺寸加工余量可控。
- 相比合金铸钢，致密度高、无缩孔疏松、可靠性高。
二、典型用途（大尺寸、重载、热轧为主）
- 热轧支撑辊（核心场景）：φ800–1200mm、辊身长度≤3500mm，用于宽厚板、热连轧、中厚板轧机，承受 2000–5000 吨轧制力，稳定辊系、防挠度变形。
- 冷轧支承辊 / 中间辊：4/6/20 辊轧机配套，适配不锈钢、碳钢、硅钢冷轧，平衡高轧制力与辊形精度。
- 重型热轧工作辊：φ600–900mm，轧制6–50mm 中厚板、钢坯、型材，耐高温、抗冲击、防辊面裂纹。
- 其他重载辊类：矫直辊、张力辊、输送辊（矿山 / 冶金），以及大型锻件主轴、重载传动轴等轴杆类零件。
三、江阴万恒生产优势（42CrMo 大尺寸轧辊）
1. 全流程锻造实力（大尺寸核心保障）
- 原料纯净：采用电炉 + LF 精炼 + VD 真空脱气钢锭，杂质少、偏析小，大截面无夹杂裂纹风险。
- 自由锻 + 精密锻造：15000 吨液压机，整锻成型，辊身 / 辊颈金属流线连续、致密度高（比常规锻造高 15%），抗疲劳强。
- 大规格产能：可生产φ200–1200mm、辊身长度≤3500mm轧辊，单重≤50 吨，适配重型轧机需求。
2. 定制化热处理（强韧均匀关键）
- 整体调质 + 辊身表面淬火：850–870℃油淬 + 540–650℃回火，整体硬度 HB 260–300；辊身中频淬火 HRC 58–62，淬硬层≥30mm，表硬心韧。
- 梯度温控 + 深冷处理：大辊加热 / 冷却速率精准控制，内外温差≤50℃，防开裂；深冷处理降残余奥氏体，尺寸稳定、抗变形。
3. 精密加工与严苛检测
- 重型数控加工：11 米卧式车床、13 米数控深孔珩磨机、数控外圆磨，辊面光洁度 Ra≤0.8μm，圆度≤0.02mm，直线度≤0.02mm/m。
- 全项无损检测：UT 超声波探伤（内部缺陷）、MT 磁粉探伤（表面裂纹）、硬度梯度检测、金相分析，符合国标 + 定制化标准。
4. 行业经验与服务
- 18 年特钢锻件积淀：国家高新技术企业，专注冶金轧辊、重型轴杆类锻件，服务宽厚板、热连轧龙头企业。
- 定制化适配：按轧机机型（4 辊 / 6 辊 / 20 辊）、轧制材质（碳钢 / 不锈钢 / 硅钢）、板厚定制硬度与辊形，平衡耐磨与强韧。
四、包装（同 9Cr2Mo，适配大尺寸长途运输）
- 辊面涂专用防锈油 + 气相防锈膜包裹，两端轴颈套定制塑料保护套。
- 辊身缠绕多层防水编织带，两端硬纸板 + 木板护角加固。
- 整体固定于实木托盘（IPPC 熏蒸），铁丝 / 钢带捆绑，防滚动碰撞。
- 附质量证明书（成分、力学、热处理、探伤报告），贴产品标签（材质、规格、炉号、硬度）。
